タク技研独自のレーザー加工技術+特殊研磨方法の確立により、SMT関連のメタルマスクをはじめ、バンプ形成用マスク、メタルスキージ等、各種薄板治具のニーズにお応え致します。
ステンレス材は平坦度に優れた高精度圧延材を使用。幅広い各板厚を常時ストックしており、高速トレパニングファイバーレーザーヘッドにより、高精度で滑らかな開口壁面を実現しております。
タク技研製メタルマスクの特長
タク技研製メタルマスクの大きな特長として挙げられるのが、メタルマスク開口内壁へのこだわりです。
弊社が研究を重ね、確立した特殊研磨(バリ取りの工程)処理を加工されたメタルマスクに施すことにより、開口にRが発生せず、また加工内壁のキレイなメタルマスクを作製することが可能です。

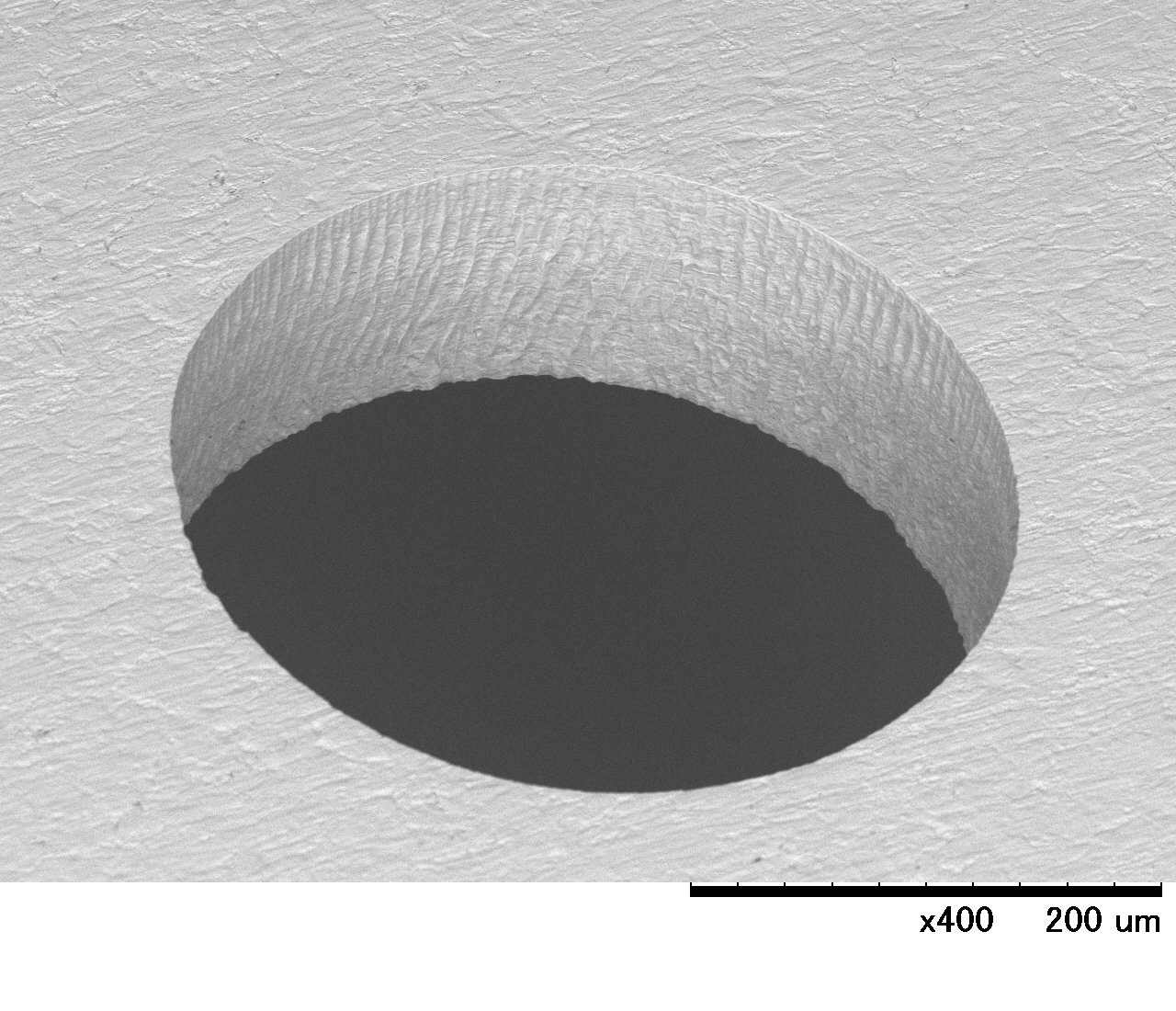

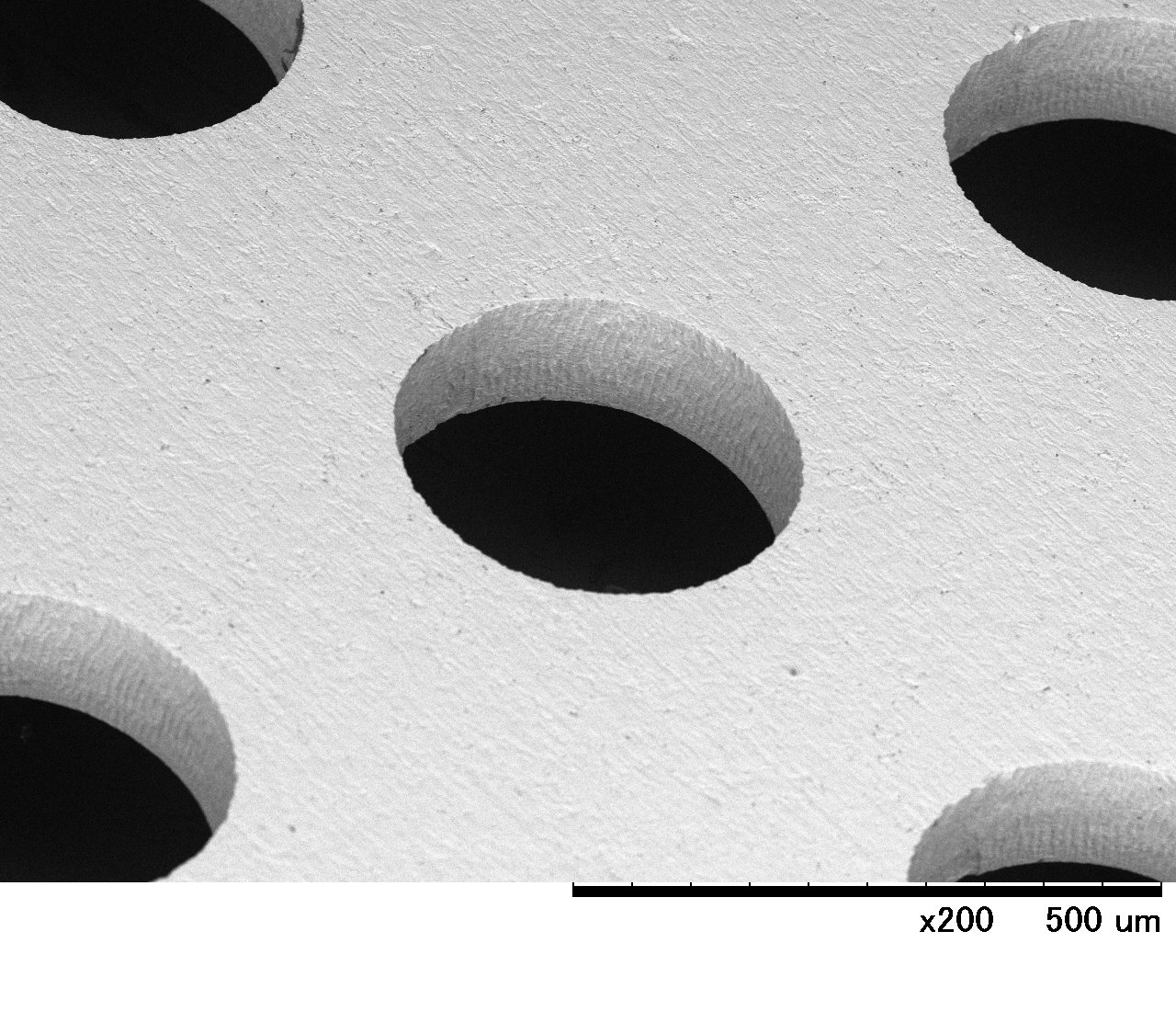

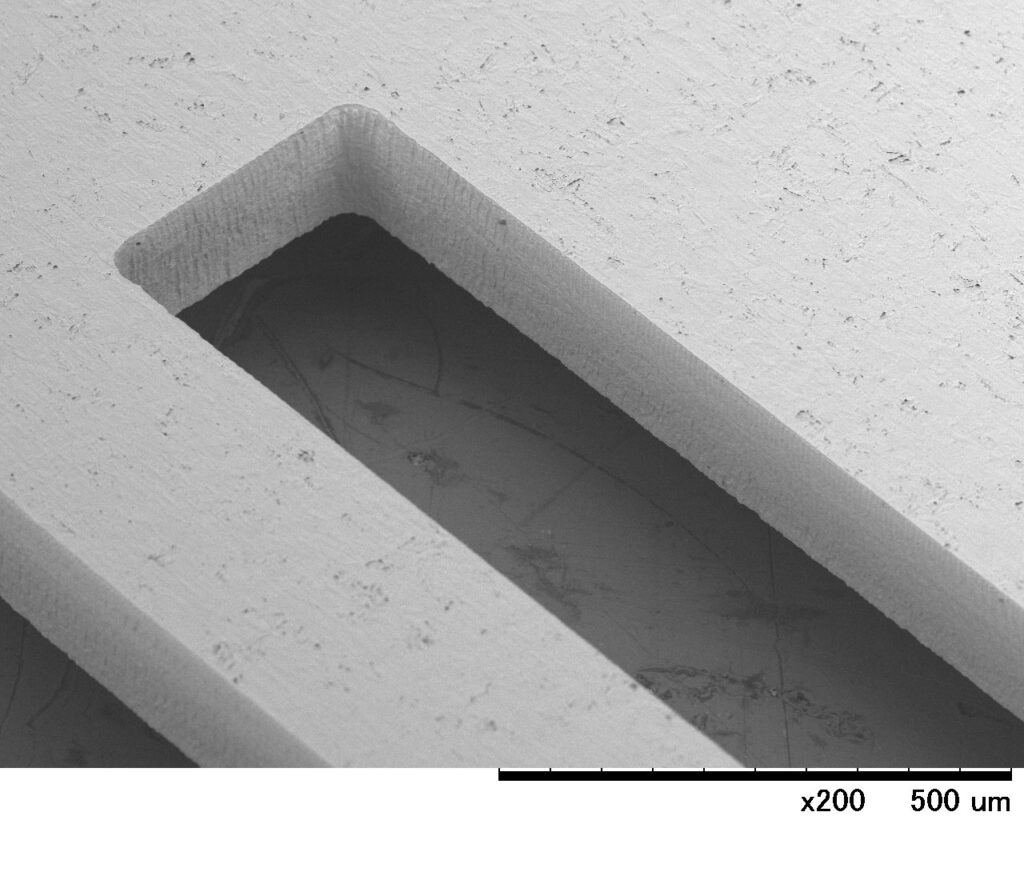

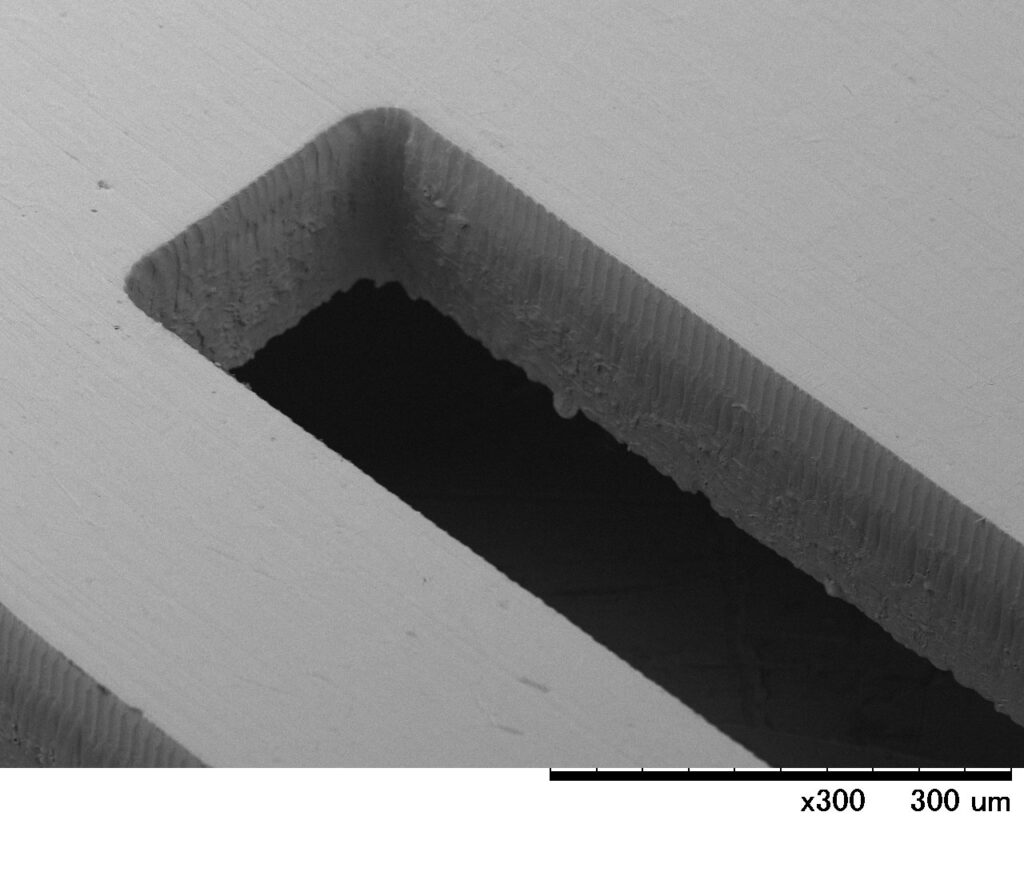

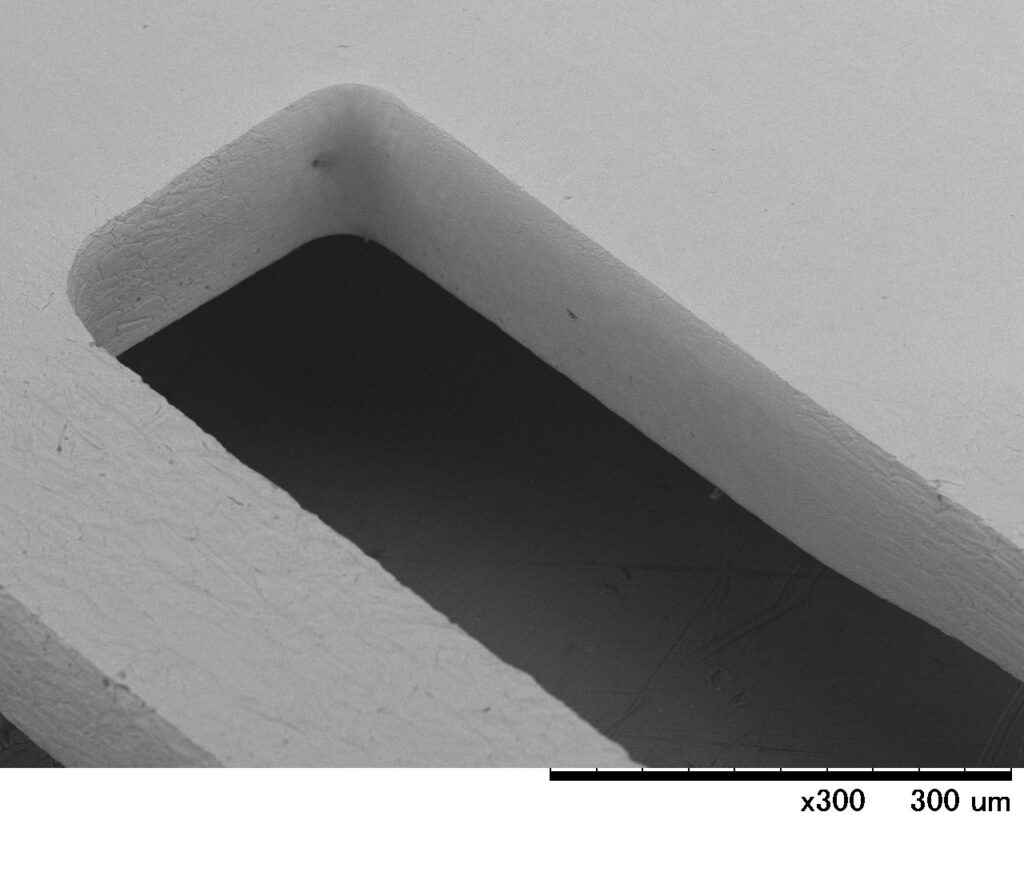

※下記、画像参照ください。
ポイント
開口のRは印刷にじみの原因となるため、開口にRの発生しやすい電解研磨は敢えて行わず、特殊な方法で研磨をしています。
メタルマスク作製に作製に必要なもの
形式
- ガーバーデータ
- DXFデータ
データ内容
- メタルマスク開口
- 基板外形
- 基板認識マーク
- シルク・パターンデータ
オプション
- ハーフエッチング
- TAKU-NANO処理
- 極×鏡処理
その他特殊処理等
仕様
| 名称 | 標準マスク |
|---|---|
| SEM |  |
| 加工方式 | トレパニングファイバーレーザー ＋ リニア駆動システム |
| 形状保障値 | ±10μm |
| 断面形状 | スキージ面 |
| テーパー量 | (B-A)≦(t×10％) |
| 材質 | SUS301.304 H-TA TA処理加工 |
| 標準板厚 | 30μm～200μm |
| メタル厚精度 | ±5μm |
| 最大加工サイズ | 600mm×600mm |
| 加工位置精度 | センターより各方向へ（メーカー保証値） ■100mm ⇒ ±0.02mm ■200mm ⇒ ±0.03mm ■600mm ⇒ ±0.05mm |
