レーザーメタルマスク、アディティブマスクなど、基板実装時に欠かせないメタルマスクを自社内で一貫製造しています。
特殊研磨やNANO・極×鏡などの独自技術によって、お客様の様々な要求にお応えしています。

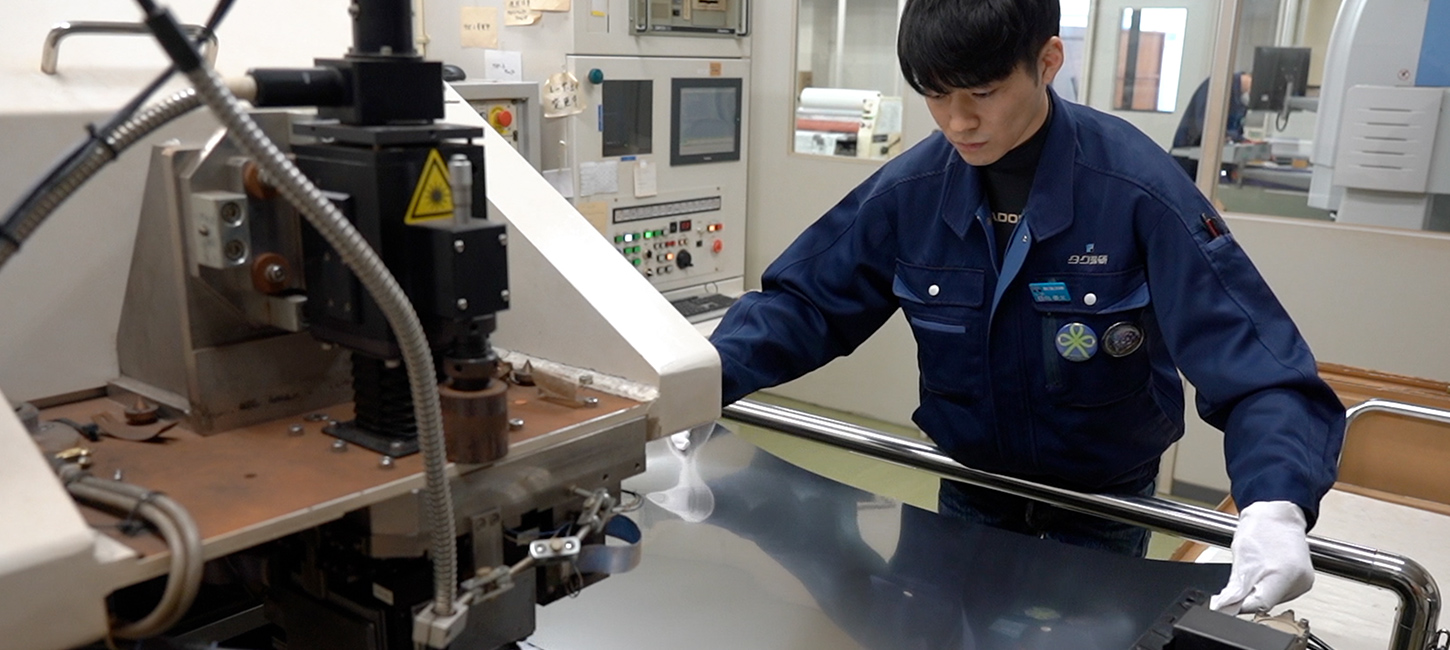

レーザー加工・研磨・コーティング・メッキ等の高い技術力でメタルマスクを製造。

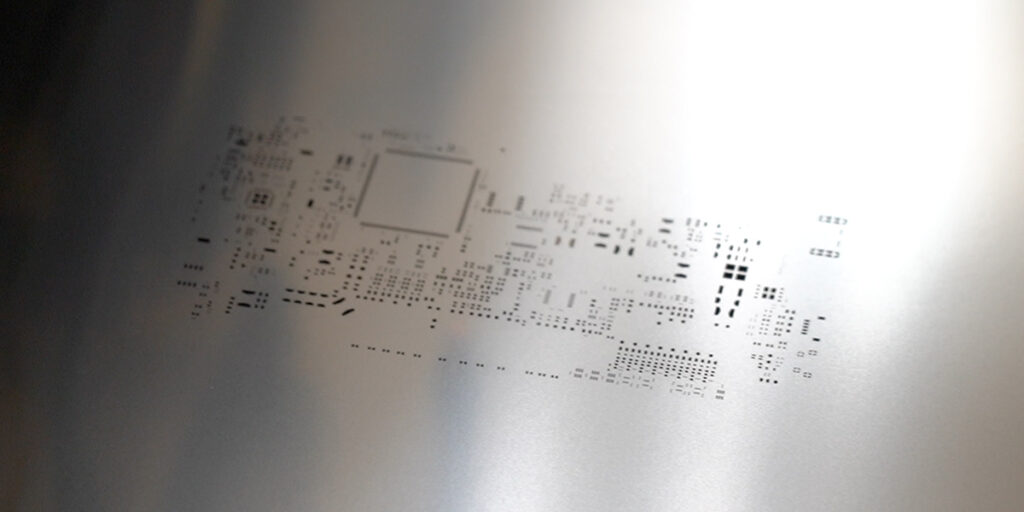

SMT（サーフィスマウントテクノロジー）用の治具であるメタルマスクは、基板設計に合わせてステンレスに開口をあけた金属製品です。
基板実装の現場ではメタルマスクを使用しはんだを印刷しますが、開口部にいかにスムーズ且つ均一に、はんだが印刷できるかはメタルマスクの性能に左右されます。
タク技研では様々な特殊技術を進化させ、理想的な開口内壁を持つメタルマスクを製造しています。

ファイバーレーザー×特殊研磨で、理想的な開口内壁を実現。

当社ではレーザー加工方式にファイバーレーザーを用いることで、高精度で滑らかな開口内壁を作り出しています。しかし、どんなレーザーでも加工の際には必ずバリと呼ばれる数ミクロンの出っ張りが発生します。
これを取り除くのが研磨工程です。一般的なレーザー加工の場合、電解研磨でバリを除去していることがほとんどですが、電解研磨は強力な研磨工法の為、開口エッジまで取り除いてしまう欠点があり、そこから毛細管現象で余分なはんだが染み込んでいく可能性があります。
そこで当社では電解研磨を用いない「特殊研磨」を開発。バリを完全に取り除く一方、開口エッジを削ってしまうこともないため、はんだ量にムラの発生しずらい理想的な開口を持ったメタルマスクを作り出すことができます。
