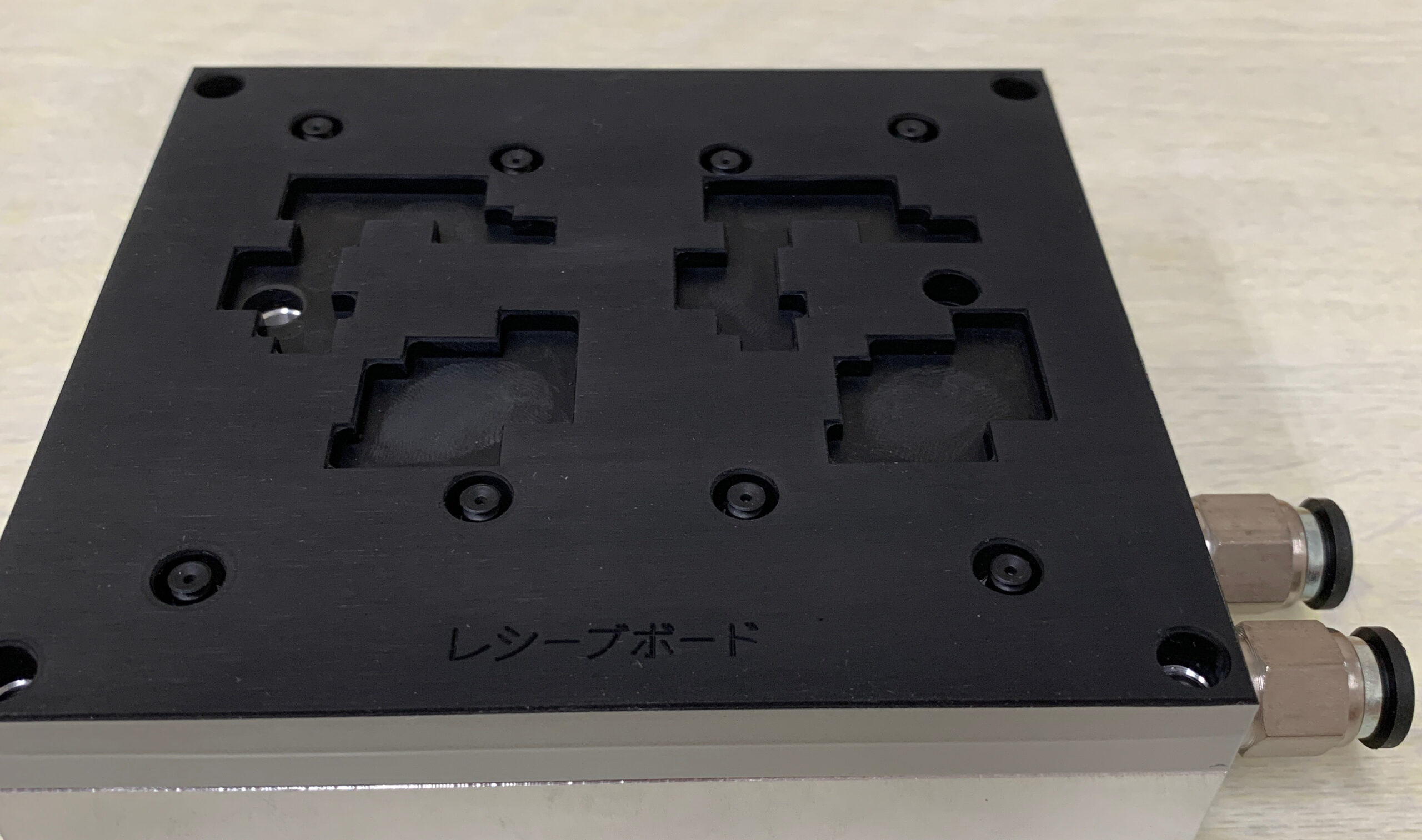

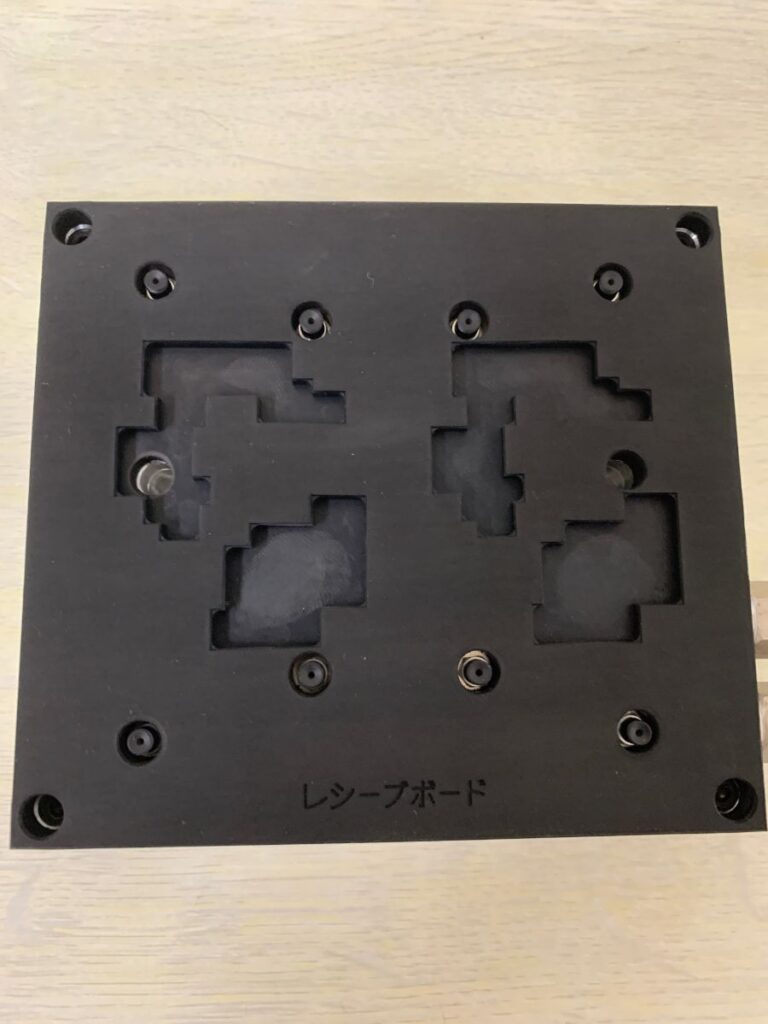

大切な基板を全面サポートする「レシーブボード」
レシーブボードは、基板を全面バックアップするサポート治具です。一般的にはバックアップブロックと呼ばれることが多いのですが、当社ではバレーボールのレシーブをヒントにレシーブボードと名付けています。
当社レシーブボードの最大の特長は、メイン材質がゴムであることです。電子部品用ゴム印製造の造形技術を応用したレシーブボードは、基板や電子部品を傷つけるリスクも低く、面サポートで安定性も抜群です。更に独自の成型技術によりゴムの細かな凹凸部まで耐久性に優れています。
大切な基板をソフトにサポート!!
立体造形技術を応用した画期的なSMTサポート治具です。
【レシーブボード】を使用することにより、印刷時の基板歪みを解消し、ピンではサポート出来なかった1mm以下の基板、片面実装後の基板などを安定した状態で、印刷及び実装を行うことができます。
特長
- ピンサポートのセッティング時間を省略し、段替えが簡単にできる。
- 金属ブロックでは吸収出来なかった基板の微細な凹凸を吸収。
- サポート面は柔軟素材により基板及び部品の損傷を防止。
- 帯電防止のカーボンラバーを採用
- マスクデータ及び生基板からの作製も可能
仕様
| 断面形状 |  |
| 加工方式 | 立体造形コンバートシステム（3D Process System） |
| 吸着面材質 | TGカーボンラバー |
| 伝導抵抗率 | 105～107Ωcm |
| 部品逃げ深さ | 最大10mm（10mm以上ご相談） |
| 吸着面平坦度 | ±50μm |
| 最大基板サイズ | 250mm*350mm |
| 作製資料 | ・メタルマスクデータ+シルクデータ 又は実装済み基板 ・部品実装図面等による部品高さの情報 ・印刷機の取り付け仕様 |
ピンサポートとレシーブボードとの印刷比較イメージ

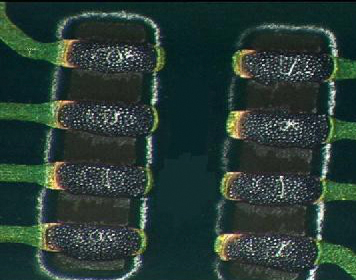

ピンサポート時
集合抵抗
0.5ピッチ

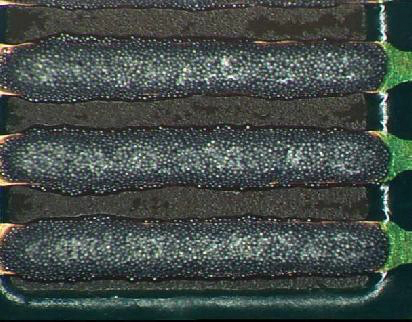

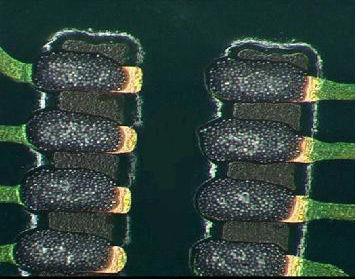

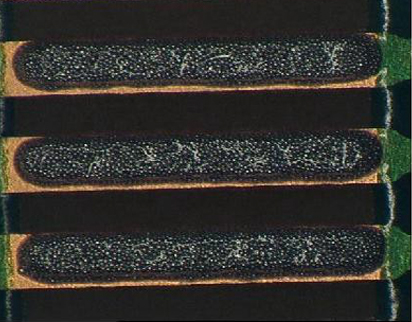

レシーブボード使用時
QFP
0.5ピッチ
※上記の比較イメージは弊社のメタルマスクとレシーブボードを併用した条件で撮影しました。
レシーブボードで面サポートを!!
Point①
ピンサポートが不完全なポイントでは基板とメタルマスクが密着しないためはんだ滲みが発生。
Point②
レシーブボードの使用により、基板とはんだが密着し、はんだ滲みを解消。実装後のブリッジを低減できます。
